主扇風機是煤炭礦井安全生產的關鍵設備之一，其可靠性、安全性和自動化程度如何，直接關系到煤礦的安全生產。本方案從實際出發，配備一套主通風機在線監控系統（簡稱系統），以實現對主扇風機的遠程實時在線監控。本系統擁有良好的上位機人機對話界面并且作為一個獨立的監控系統還可通過以太網界面接入全礦的總監控系統，由于通風機具有不間斷（連續）運行的特點，其在礦井中的地位特別重要。本系統結構設計合理、實用和可靠并且符合《NB/T10168-2019 礦用主通風機在線監測系統通用技術條件》的標準的規定，系統中的設備符合有關標準及各自企業產品標準的規定。傳感器、變送器和采集與轉換模塊按照《煤礦安全規程》要求對運行通風機和備用通風機分別配置，并符合《煤礦現代化礦井標準》2016版無人值守型要求。

本系統以西門子PLC 作為控制核心單元、信號采集模塊、觸摸屏系統、上位機（SCANDA）控制系統、WEB監測平臺、手機移動APP和短信報警平臺構成，可實現對風機電氣部分的集中監測和控制,通過順序控制程序，可方便地實現風機的一鍵啟動、一鍵倒機、自動切換功能，自動正反風等功能；支持煤礦重大設備感知數據接入功能；支持WEB網頁的訪問方式；通過手機移動APP可遠程實現對主通風機運行狀態的實時監測、控制、報警及顯示，實現一鍵啟動、一鍵停止、一鍵復位等功能；短信報警服務平臺，準確及時的把所有的報警信息發送到指定的工作人員手機上，真正實現無人值守。

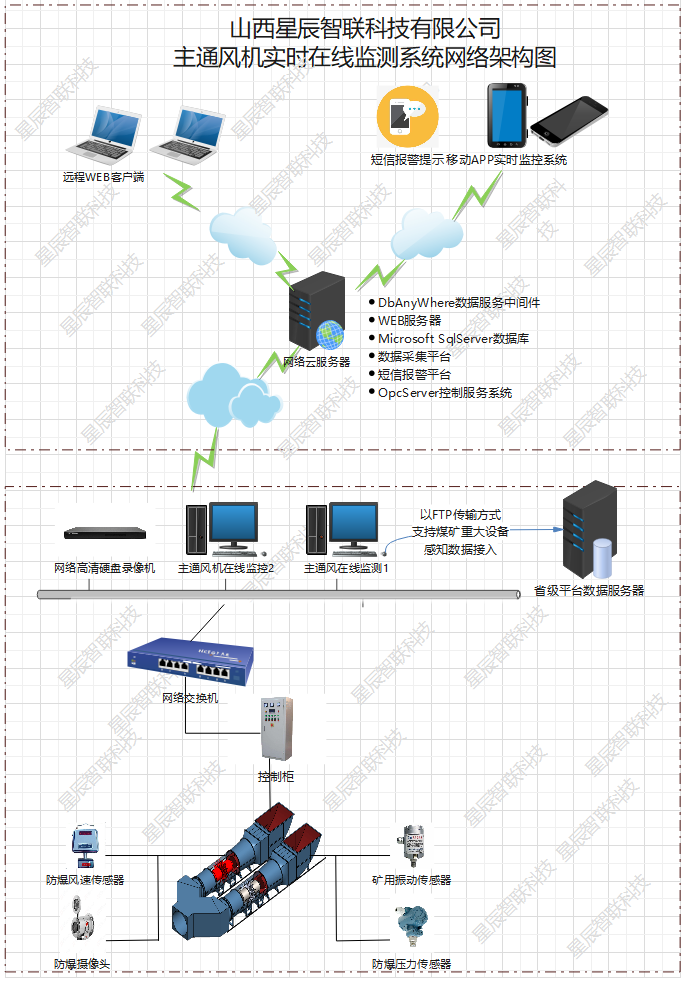

 (網絡架構圖)

技術參數

       (1)監測參數包括：電機繞組溫度及軸承溫度；電機電流、電壓、功率、振動狀態等參數；通風機的運行狀態、風量、負壓、全壓、風速、通風機效率等相關參數；

   (2)變頻裝置運行狀態，故障報警信號；高壓配電裝置母線電流、電壓，斷路器分合閘狀態，故障報警信號;

   (3)兩臺通風機配備一套通風機在線監測裝置，各自獨立的兩套傳感器，能方便地切換使用;

   (4)調度室、風機現場通過以太網通訊，實時監測數據及控制現場設備，配電室在計算機上控制及監測風機、蝶閥狀態

      (5)系統支持MODBUS_RTU、MODBUS_TCP、FTP、OPCSERVER等連接方式；

   (6)控制方式分為：遠程、就地、檢修三種控制方式;

   (7)技術性能

7.1輸入由傳感器確定，輸出四位有效數字。

7.2裝置誤差滿足GB1236-2000

7.3各通道數顯誤差不超過2%

7.4微機熒幕誤顯率：允許1/8000（可用鍵盤輸入更正）

7.5管理軟件可靠性：在長期運行狀態下不死機，應具有抗干擾措施和自恢復功能

7.6定期全特性測定，正確打印P-Q、N-Q、η-Q性能曲線，最大誤差不超過5%

7.7長期連續運行，取壓裝置無堵塞

7.8電源：AC220V±15%，43-67HZ

7.9適用溫度：-25~50℃

(8)技術指標

工作電壓：~220V±8%

環境溫度：－8℃~＋50℃

環境濕度：≯85%

變送器精度：≮0.5級

(9)監測精度

流  量：2.5級

壓  力：0.5級

電參數：0.25級

溫  度：0.5級

系統運行界面

(SCANDA監控系統運行界面)

(移動APP手機運行界面)

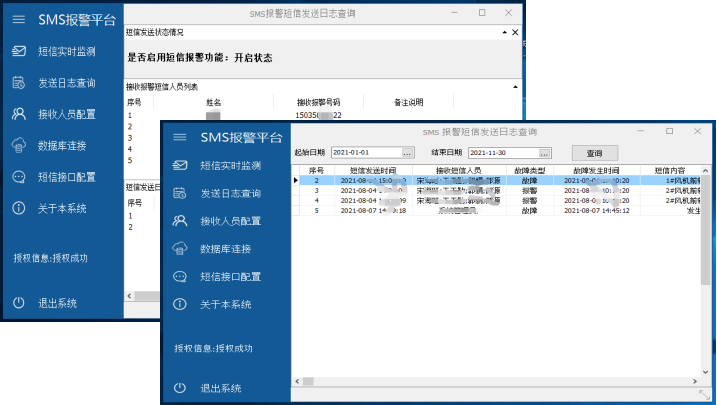

(智能短信報警平臺)

(煤礦重大設備感知數據接入平臺)

(工作站WEB監測平臺)

產品型號及設備配置表
